Фотолюминесцентные планы эвакуации
Согласно Правилам пожарной безопасности в Российской Федерации ППБ 01-2003 (п. 16) в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара. Наша компания предлагает услуги по быстрой и качественной разработке планов эвакуации, строго соответствующих действующим нормативным документам в области пожарной безопасности.Стандартный план эвакуации (этажный, секционный) – план эвакуации, разработанный для этажа в целом или для секции в соответствии с пунктом 6.2.1 ГОСТ Р 12.2.143-2009. Этажный (секционный) планы эвакуации имеют размер: 600х400мм. Локальный план эвакуации – план эвакуации, разработанный для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п). Локальные планы эвакуации имеют размер: 400х300мм.
Стоимость:
| ВИД | ОПИСАНИЕ | СТОИМОСТЬ |
 |

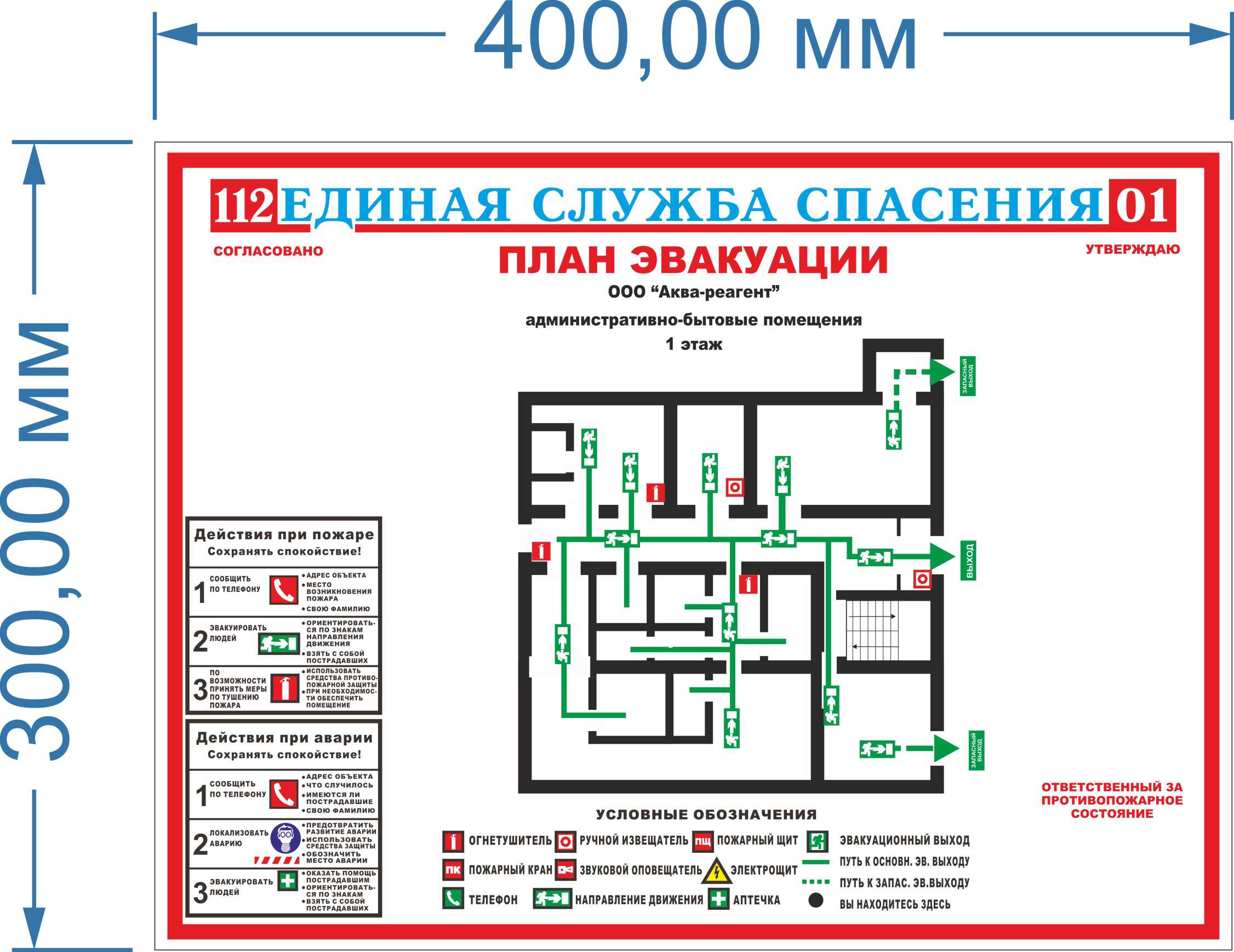

План эвакуации локальный 400х300
Локальные планы эвакуации размещаются для отдельных помещений:
Номеров гостиниц, палат больницы,
комнат общежитий, кают судов и т.д.
|
950 руб. |
 |

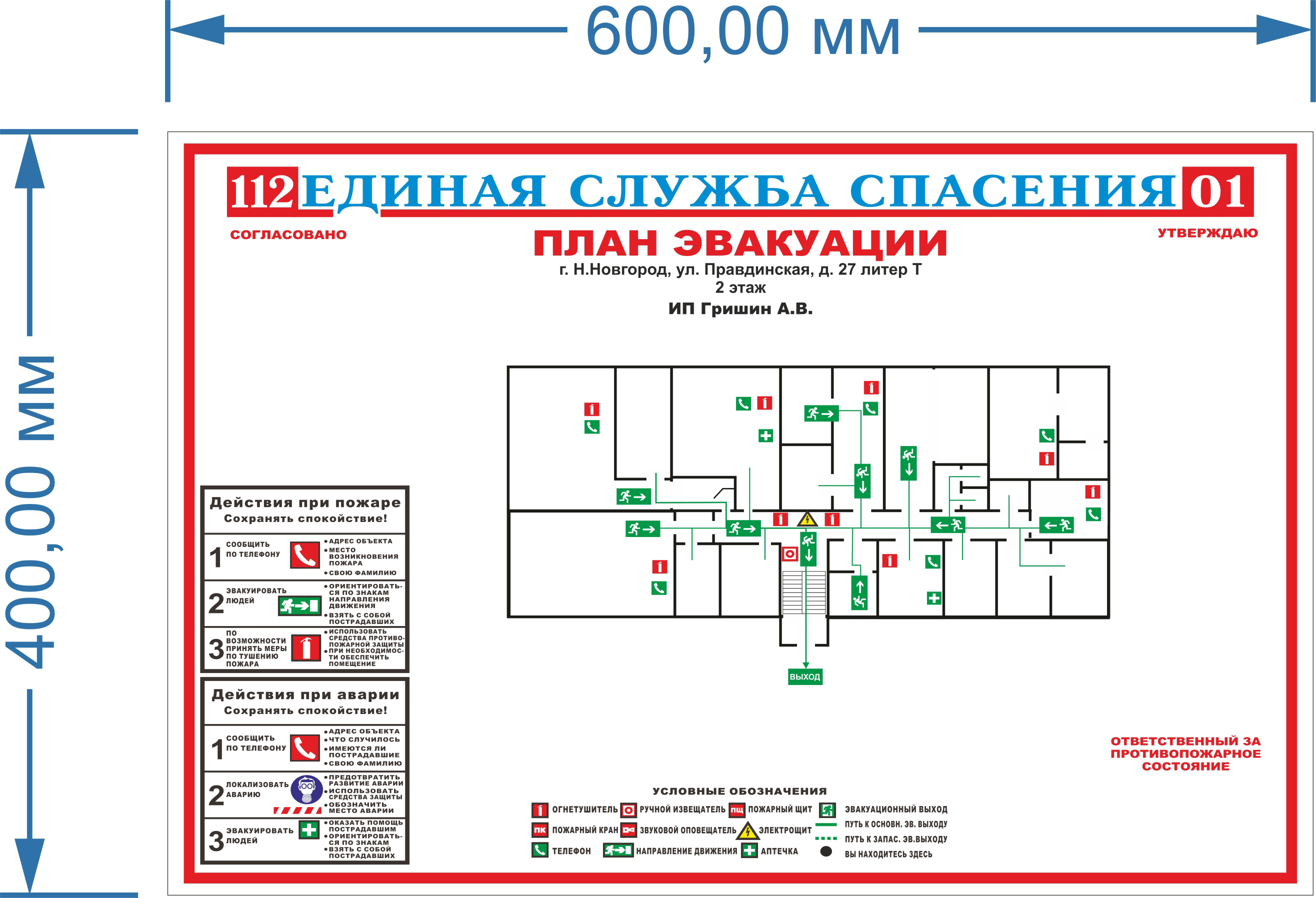

План эвакуации этажный 600х400 Разрабатывается для всего этажа в целом |
1650
руб.
|
 |
План эвакуации секционный 800х600 Разрабатывается когда площадь этажа более 1000 кв.м, пути эвакуации запутаны и есть лифты, турникеты, вращающиеся двери. |
2550
руб.
|
| ОТРИСОВКА МАКЕТА | КОЛИЧЕСТВО ПОМЕЩЕНИЙ | СТОИМОСТЬ |
 |
Кол-во помещений (1-5) |
300 |
| Кол-во помещений (5-10) |
400 | |
| Кол-во помещений (10-20) |
500 | |
| Кол-во помещений (20-30) |
800 | |
| Кол-во помещений (30-40) |
1000 | |
| Кол-во помещений (40-60) |
1500 | |
| Кол-во помещений свыше 60 |
Цена договорная | |

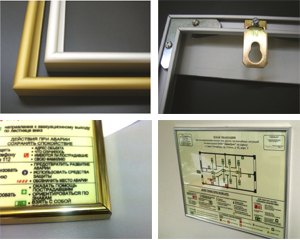

 Обрамление плана эвакуации
в профиль Нельсон
270 руб.м.пог.
|
||
Требования к планам эвакуации по ГОСТу Р 12.2.143-2009

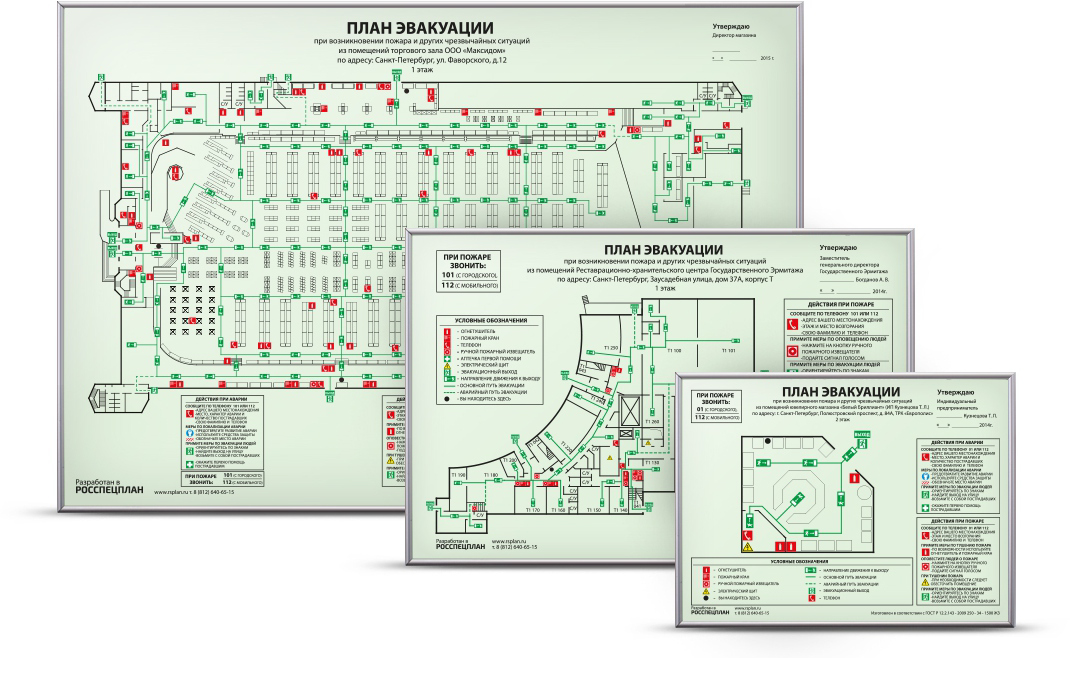

Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).
- Этажные планы эвакуации разрабатывают для этажа в целом.
- Секционные планы эвакуации следует разрабатывать:
- -если площадь этажа более 1000 м2;
- -при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
- -при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
- -при сложных (запутанных или протяженных) путях эвакуации.
- Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.
- Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитии, больничных палат, кают пассажирских судов и т.п.).
Планы эвакуации должны состоять из графической и текстовой частей.
Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
- -путей эвакуации;
- -эвакуационных выходов и (или) мест размещения спасательных средств;
- -аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;
- -места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;
- -мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО;
- -мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО.
Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) [7], А.760 (18) [6] и нормативным документам отраслевого назначения.
Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.
Размеры планов эвакуации выбирают, мм не менее:
- 600 х 400 для этажных и секционных планов эвакуации;
- 400 х 300 для локальных планов эвакуации.
Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов.

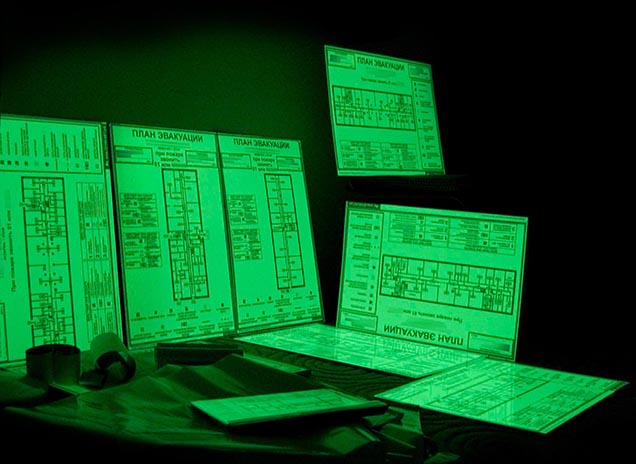

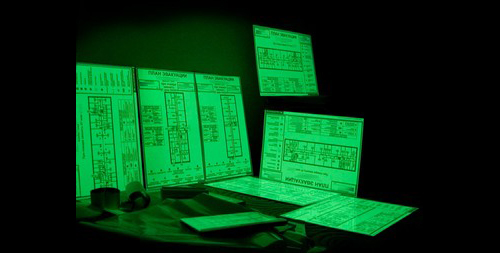

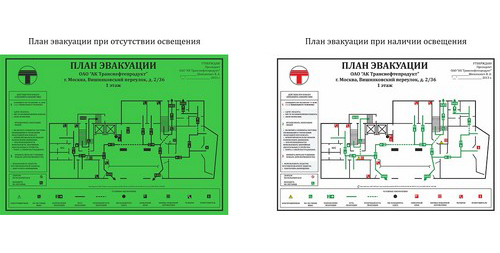

Планы эвакуации следует выполнять на основе фотолюминесцентных материалов.
Фон плана эвакуации должен быть:
- желтовато-белым или белым для фотолюминесцентных материалов;
- белым для несветящихся материалов.
Шрифт надписей на плане эвакуации по ГОСТ Р 12.4.026. Высота шрифта не менее 5 мм.

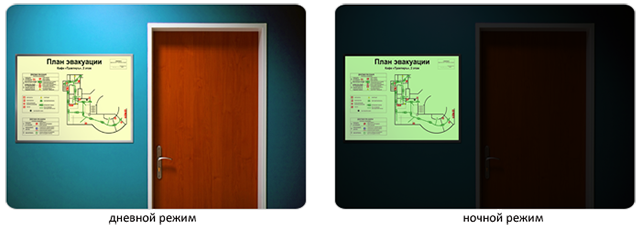

Планы эвакуации следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.
